Channels UPN, C, UE

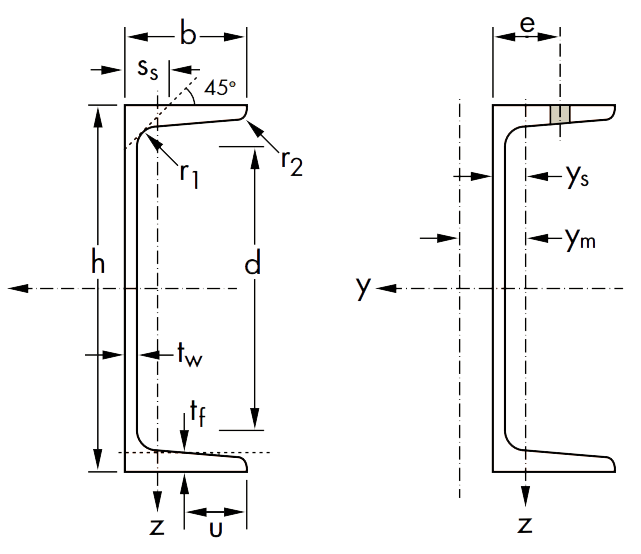

UPN - European standard channels
Dimensions:
DIN 1026-1: 2000, NF A 45-202: 1986
Tolerances:
EN 10279: 2000
Surface condition:
According to EN 10163-3: 2004, class C, subclass 1

Designation		Dimensions							Dimensions for detailing				Surface
	G	h	b	tw	tf	r1	r2	A	d	Ø	emin	emax	AL	AG
	kg/m	mm	mm	mm	mm	mm	mm	mm²	mm		mm	mm	m²/m	m²/t
UPN 50	5,59	50	38	5	7	7	3,5	7,12	21	-	-	-	0,232	42,22
UPN 65	7,09	65	42	5,5	7,5	7,5	4	9,03	34	-	-	-	0,273	39,57
UPN 80	8,64	80	45	6	8	8	4	11	47	-	-	-	0,312	37,1
UPN 100	10,6	100	50	6	8,5	8,5	4,5	13,5	64	-	-	-	0,372	35,1
UPN 120	13,4	120	55	7	9	9	4,5	17	82	-	-	-	0,434	32,52
UPN 140	16	140	60	7	10	10	5	20,4	98	M 12	33	37	0,489	30,54
UPN 160	18,8	160	65	7,5	10,5	10,5	5,5	24	115	M 12	34	42	0,546	28,98
UPN 180	22	180	70	8	11	11	5,5	28	133	M 16	38	41	0,611	27,8
UPN 200	25,3	200	75	8,5	11,5	11,5	6	32,2	151	M 16	39	46	0,661	26,15
UPN 220	29,4	220	80	9	12,5	12,5	6,5	37,4	167	M 16	40	51	0,718	24,46
UPN 240	33,2	240	85	9,5	13	13	6,5	42,3	184	M 20	46	50	0,775	23,34
UPN 260	37,9	260	90	10	14	14	7	48,3	200	M 22	50	52	0,834	22
UPN 280	41,8	280	95	10	15	15	7,5	53,3	216	M 22	52	57	0,89	21,27
UPN 300	46,2	300	100	10	16	16	8	58,8	232	M 24	55	59	0,95	20,58
UPN 320	59,5	320	100	14	17,5	17,5	8,8	75,8	246	M 22	58	62	0,982	16,5
UPN 350	60,6	350	100	14	16	16	8	77,3	282	M 22	56	62	1,05	17,25
UPN 380	63,1	380	102	13,5	16	16	8	80,4	313	M 24	59	60	1,11	17,59
UPN 400	71,8	400	110	14	18	18	9	91,5	324	M 27	61	62	1,18	16,46

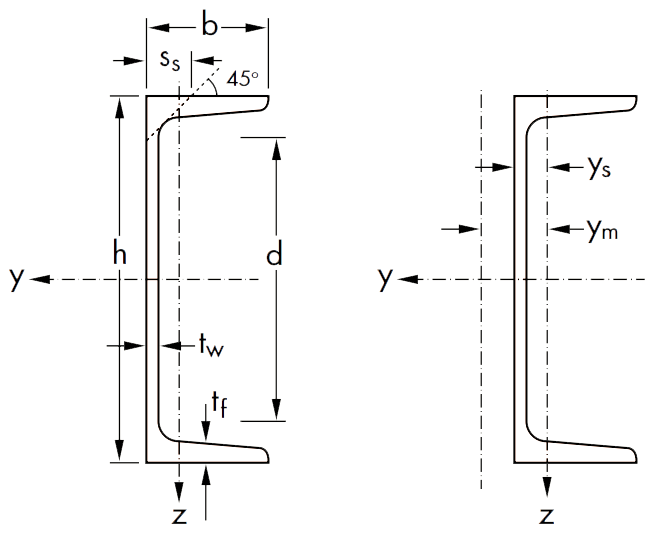

C - American standard channels
Flange slope: Approx. 162/3 %
Dimensions: ASTM A 6/A 6M - 07
Tolerances: ASTM A 6/A 6M - 07
Surface condition: According to ASTM A 6/A 6M - 07

Designation		Dimensions					Surface
	G	h	b	tw	tf	d	A	AL	AG
	kg/m	mm	mm	mm	mm	mm	mm²	m²/m	m²/t
C 75 x 6.1	6,1	76	35	4,3	6,9	38	7,81	0,277	45,47
C 75 x 7.4	7,4	76	37	6,6	6,9	38	9,48	0,281	37,95
C 75 x 8.9	8,9	76	40	9	6,9	38	11,3	0,288	32,35
C 100 x 8	8	102	40	4,7	7,5	66	10,3	0,347	43,36
C 100 x 10.8	10,8	102	43	8,2	7,5	60	13,7	0,352	32,55
C 130 x 10.4	10,4	127	44	4,8	8,1	83	12,7	0,424	40,77
C 130 x 13	13	127	47	8,3	8,1	86	17	0,422	31,47
C 150 x 12.2	12,2	152	48	5,1	8,7	107	15,5	0,478	39,19
C 150 x 15.6	15,6	152	51	8	8,7	107	19,9	0,484	31,05
C 150 x 19.3	19,3	152	54	11,1	8,7	105	24,7	0,49	25,39
C 180 x 14.6	14,6	178	53	5,3	9,3	130	18,5	0,548	37,51
C 180 x 18.2	18,2	178	55	8	9,3	130	23,2	0,55	30,24
C 180 x 22	22	178	58	10,6	9,3	125	27,9	0,557	25,3
C 200 x 17.1	17,1	203	57	5,6	9,9	156	21,8	0,564	33,22
C 200 x 20.5	20,5	203	59	7,7	9,9	156	26,1	0,577	28,82
C 200 x 27.9	27,9	203	64	12,4	9,9	156	35,5	0,584	21,41
C 230 x 19.9	19,9	229	61	5,9	10,5	177	25,4	0,679	34,11
C 230 x 22	22	229	63	7,2	10,5	177	28,5	0,684	30,68
C 230 x 30*	30	229	67	11,4	10,5	173	37,9	0,692	23,2
C 250 x 22.8	22,8	254	65	6,1	11,1	203	29	0,692	30,85
C 250 x 30	30	254	69	9,6	11,1	203	37,9	0,701	23,98
C 250 x 37	37	254	73	13,4	11,1	203	47,4	0,713	19,52
C 250 x 45	45	254	76	17,1	11,1	203	56,9	0,721	16,58
C 310 x 30.8	30,8	305	74	7,2	12,7	248	39,3	0,825	26,6
C 310 x 37	37	305	77	9,8	12,7	248	47,4	0,841	22,71
C 310 x 45	45	305	80	13	12,7	248	56,9	0,824	18,27
C 380 x 50.4	50,4	381	86	10,2	16,5	308	64,3	1,048	20,96
C 380 x 60	60	381	89	13,2	16,5	308	76,1	1,037	17,55
C 380 x 74	74	381	94	18,2	16,5	308	94,8	1,04	14,05

UE - Russian Channels with taper flanges
Dimensions:
GOST 8240-47
PN-H-93451
Tolerances:
GOST 8240-47
EN 10279: 2000
Surface condition:
According to EN 10163-3: 2004, class C, subclass 1

Designation		Dimensions							Surface
	G	h	b	tw	tf	r1	r2	d	AL	AG
	kg/m	mm	mm	mm	mm	mm	mm	mm	m²/m	m²/t
UE 80	7,05	80	40	4,5	7,4	6,5	2,5	50,7	0,304	43,7
UE 100	8,59	100	46	4,5	7,6	7	3	68,9	0,367	43,29
UE 120	10,4	120	52	4,8	7,8	7,5	3	87,2	0,429	41,71
UE 140	12,3	140	58	4,9	8,1	8	3	105	0,492	40,55
UE 160	14,2	160	64	5	8,4	8,5	3,5	123	0,555	39,51
UE 180	16,3	180	70	5,1	8,7	9	3,5	141	0,617	38,46
UE 200	18,4	200	76	5,2	9	9,5	4	159	0,681	37,51
UE 300	31,8	300	100	6,5	11	12	5	248	0,97	30,51
