Трійник сталевий

Трійник сталевий - різновид трубопровідної арматури. Призначений для організації бічних відводів від магістрального трубопроводу під час спорудження трубопровідних систем. Технологія виготовлення ділить трійники сталеві на:

• - безшовні, що виготовляються способом гідравлічного видавлювання примикання на відрізку труби та подальшою механічною обробкою згідно з технічними вимогами ГОСТ17376-2001 та ГОСТ17380-2001; li>
• - зварні, що виготовляються за допомогою зварювання з труб електрозварних або безшовних, а також з листового сталевого прокату за ОСТ 36-24-77 та ОСТ 34-10-764 -97;
• - штампосварні, згідно з ТУ 102-488-95 виготовляються шляхом зварювання штампованих горловини та основного тіла.

У свою чергу кожен з наведених типів трійників ділиться на рівнопрохідні, умовний діаметр основного тіла і відведення яких збігаються і перехідні, з меншим діаметром горловини, призначені для монтажу систем з труб різного діаметру. Монтуються трубопровідні системи з використанням зазначених трійників за допомогою зварного шва.

Застосування Трійник сталевий знаходить широке використання при створенні трубопровідних систем різного призначення. Промислові та магістральні трубопроводи, компресорні станції, технологічні обв'язки та інші об'єкти нафтогазової промисловості, технологічні трубопроводи робочих середовищ промислових підприємств, побутові системи тепло-, водо- та газопостачання не обходяться без цих важливих вузлів, що дозволяють створювати розгалужену мережу.

Класифікація  Трійник сталевої приварної класифікується за умовами застосування на трубопроводах, що використовуються в трубопроводах підконтрольних або не підконтрольних органам нагляду. Наприклад, трійники безшовні та зварені (ОСТ 36-24-77) допускається використовувати на трубопроводах, підконтрольних органам нагляду.

Крім того, трійники класифікуються за марками використовуваної сталі. Так, наприклад, трійники безшовні виробляються з вуглецевих або низьколегованих сталей марок 20, 17Г1С і 09Г2С, зварні з 20, Ст3сп, 09Г2С, а штампосварні 20, 09Г2С. Однак стандарт допускає за погодженням із споживачем виготовляти трійники зі сталей інших марок.

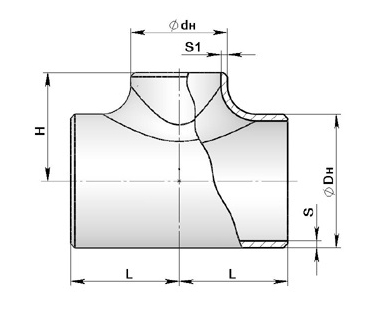

Сортамент

Згідно з вимогами стандартів сталевий приварний безшовний трійник виробляється наступних розмірів.

Для рівнопрохідних трійників:

• - умовний діаметр 15.0 – 1000.0 мм;
• - зовнішній діаметр 21.3 -1016.0 мм;
• - товщина стінки 2.0 – 12.5 мм.

Для трійників перехідних:

• - умовний діаметр основний 15.0 – 400.0 мм;
• - зовнішній діаметр основний 20.0 – 426.0 мм;
• - зовнішній діаметр відведення 20.0 – 377.0 мм;
• - товщина стінки 2.0 – 22.0 мм.

За ОСТ 36-24-77 виготовляються рівнопрохідні та перехідні трійники таких розмірів:

• - умовний діаметр 500.0 – 1400.0 мм;
• - зовнішній діаметр 530.0 – 1420.0 мм;
• - зовнішній діаметр відведення (для перехідних трійників) 325.0 – 1220.0 мм;
• - товщина стінки 7.0 – 20.0 мм.

ОСТ 34-10-764-97 регламентує виробництво перехідних трійників з такими розмірами:

• - зовнішнідіаметри 325.0х159.0 – 1620.0х1420.0 мм;
• - товщина стінок 7.0 – 25.0 мм.

Технічні умови регулює випуск штампосварних сталевих перехідних трійників з такими розмірами:

• - зовнішній діаметр основний 530.0 – 1020.0 мм;
• - зовнішній діаметр відведення 219.0 – 530.0 мм;
• - товщина стінок 5.0 – 32.0 мм;
• - трійник з діаметром 530.0 та 720.0 мм випускається рівнопрохідним.


Нижче наведено таблицю залежності маси від розмірів штампосварних сталевих трійників.

Залежність маси штампосварного куточка від розмірів
